ГОСТ 2405-88
ТУ 4212-114-64115539-2015
Номинальный диаметр корпуса
50 мм
Класс точности
2,5
Степень пылевлагозащиты
IP40
Резьба присоединительного штуцера
- М12*1,5 (базовая)
- другие резьбы по заказу
Размер квадрата под ключ, мм
14 мм
Расположение штуцера
радиальное (базовое)
центрально-осевое (под заказ)
Устойчивость к климатическим воздействиям
исполнение У2 по ГОСТ 15150-69
Диапазон температур измеряемой среды,°С (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)
от -50 до +120°С
Диапазон температуры окружающей среды,°С
от -60 до +60°С
Виброзащищенность
группа L3 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений
- постоянная нагрузка - 100% шкалы
- переменная нагрузка - 2/3 шкалы
- кратковременная нагрузка - 110% шкалы
Средний срок службы
10 лет
Масса, не более
0,15 кг
Материал корпуса
сталь, окрашенная в черный цвет
Обечайка
- РШ: нет
- ОШ: сталь, окрашенная в черный цвет, натяжная
Стекло
- РШ: органическое
- ОШ: техническое
Трубчатая пружина
медный сплав:
- до 10 МПа полувитковая
- от 16 до 60 МПа многовитковая
Штуцер, трибко-секторный механизм
медный сплав
Циферблат
алюминиевый сплав, окрашенный в белый цвет

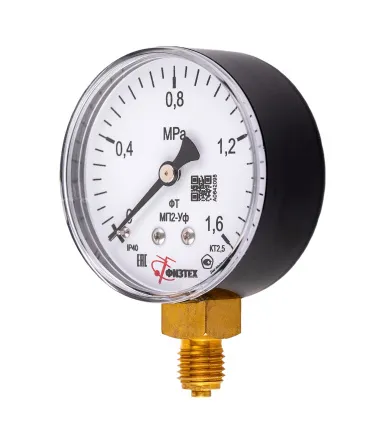

Манометры общетехнические МП2-Уф d.50 предназначены для измерения избыточного давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред (жидкостей, пара, газов).
